聯(lián)系熱線
耐火硅橡膠帶應(yīng)用說明
耐火電纜結(jié)構(gòu)設(shè)計(jì)及制造過程的控制

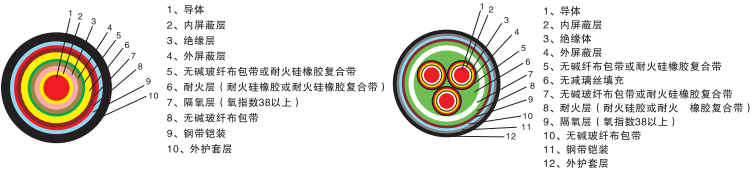

1、耐火電線和耐火電纜的結(jié)構(gòu)設(shè)計(jì)
耐火電線是在銅導(dǎo)體和絕緣層之間繞包防火帶做耐火層,然后擠出絕緣、護(hù)套即可完成耐火電線的生產(chǎn);
2、耐火帶的繞包
生產(chǎn)耐火電纜中,繞包工序最關(guān)鍵;廠家可使用紙包機(jī)或者對(duì)絞機(jī)繞包防火帶。操作人員可根據(jù)實(shí)驗(yàn)結(jié)果,調(diào)整、堂控好繞包張力、繞包角度,不得發(fā)生斷帶或者漏包現(xiàn)象,使繞包后的絕緣線芯表面光滑平整,無防火帶脫落。
3、耐火帶的繞包層數(shù)和搭接率
對(duì)于防火帶的繞包,建議繞包2層,搭接率要大于50%%。因?yàn)榇罱勇收眠_(dá)到50%,工藝上不好做到。在實(shí)際使用中,由于彎曲等原因,也會(huì)造成搭接率低于50%,因此,生產(chǎn)中最佳搭接率應(yīng)該控制在略大于50%。
4、耐火帶的繞包應(yīng)注意的問題
對(duì)大截面電纜應(yīng)選用寬型耐火帶為宜,小截面電纜則用窄型較好:對(duì)于細(xì)直徑導(dǎo)體可先繞成束狀再纏繞防火帶,若要構(gòu)成局部阻火區(qū),纏繞后兩端的空隙可用防火膠水或者其他堵料封實(shí)。
貯存條件
產(chǎn)品儲(chǔ)存使用應(yīng)注意事項(xiàng):
● 貯存要求:避光、干燥、潔凈、通風(fēng)良好的庫房中,有效儲(chǔ)存期為1-4年
● 包 裝:每盤防火帶均用PE包裝袋包好,放入紙箱包裝,紙箱注明廠名、產(chǎn)品型號(hào)、規(guī)格、名稱、數(shù)量。
使用建議
● 繞包張力控制要均勻,以防止繞包過松脫或過緊斷帶。
● 防火帶接頭時(shí)要用簿型膠粘帶或?qū)S媚z水。
● 根據(jù)導(dǎo)體外徑大小和防火帶的寬度,選擇合適的繞包角和搭接率,繞包角一般為40°~50
● 每盤導(dǎo)體導(dǎo)體繞包好后、擠包絕緣之前,要用合適的包裝物包好,以防落塵、損傷搬運(yùn)過程中防止碰傷。
● 根據(jù)實(shí)驗(yàn)表明耐火電線、電纜繞包防火帶過程中應(yīng)繞包2層,搭接率一般在50%以上,
● 易通過耐火實(shí)驗(yàn)。根據(jù)不同的使用環(huán)境,還應(yīng)注意其他安全事項(xiàng)。
特別說明
● 目前可提供的盤內(nèi)徑有三種規(guī)格:58mm、76mm.83mm
● 目前可提供的防火帶厚度尺寸也有四種規(guī)格。0.2mm.0.4mm.0.6mm.0.8mm
● 如果需要其他規(guī)格的盤內(nèi)徑或者厚度尺寸可特別注明
陶瓷化耐火硅橡膠帶與云母帶耐火材料對(duì)比
項(xiàng)目 | 云母帶型耐火材料 | 陶瓷化耐火硅橡膠帶 |
相對(duì)密度 | ≥2.0g/cm3 | 1.40~1.50g/cm3 |
價(jià)格 | 4~8萬元/噸 | 同等價(jià)格,總成本低 |
生產(chǎn)工藝 | 工藝繁瑣,成本高 | 工藝簡(jiǎn)單,生產(chǎn)效率高,可繞包亦可縱包,成本低 |
產(chǎn)品特性 | 彎曲半徑小可用于小線徑但表面不平滑; | 有一定彈性彎曲半徑更小,可以用于超小線和超大直徑電纜 |
密封性差,搭界處易出現(xiàn)質(zhì)量問題; | 因有一定彈性而密封性好,搭界處不易出現(xiàn)質(zhì)量問題 | |
可用于低壓線纜但燒蝕時(shí)間較短,云母帶被燒后發(fā)脆易脫落 | 可用于中低壓線纜且燒蝕時(shí)間越長(zhǎng)溫度越高、殼體越堅(jiān)硬防火隔熱效果越好 | |
吸潮嚴(yán)重,存放周期短,加工時(shí)需烘干 | 可存放1~3年 | |
不能夠通過BS6387噴淋、震動(dòng)耐火實(shí)驗(yàn) | 可以通過BS6387的噴淋、震動(dòng)耐火實(shí)驗(yàn) | |
含有一定量的重金屬、有毒性成分 | 煙氣毒性安全等級(jí)達(dá)到高分子材料的最高安全級(jí)別ZA?級(jí) |
