聯(lián)系熱線
耐火硅橡膠--性能及規(guī)格說(shuō)明
產(chǎn)品規(guī)格與主要技術(shù)參數(shù)
檢測(cè)項(xiàng)目 | 檢測(cè)標(biāo)準(zhǔn)(GB/T) | BJ-3710 | BJ-5710 | BJ-1021 | BJ-1065 |
外觀 | 灰白色 | 灰白色 | 灰白色 | 灰白色 | |
可塑度 | 12828-2006 | 200±20 | 200±20 | 200±20 | 200±20 |
硫化劑 | 雙2,4 | 雙2,4 | 雙2,4 | 雙2,4 | |
添加量(%) | 1.0 | 1.0 | 1.0 | 1.0 | |
比重 | ASTM D-792 | 1.45±0.03 | 1.45±0.03 | 1.45±0.03 | 1.45±0.03 |
硬度(邵氏A) | 531.1-2008 | 70±5 | 70±5 | 70±5 | 70±5 |
拉伸強(qiáng)度(MPa)≥ | 528-2009 | 5.5 | 6.0 | 7.0 | 7.5 |
伸長(zhǎng)率(%)≥ | 528-2009 | 200 | 200 | 250 | 250 |
撕裂強(qiáng)度(KN/m) | 529-2008 | 16 | 18 | 20 | 23 |
體積電阻率(Ω·cm) | 529-2008 | 2.0×1013 | 2.0×101? | 1.0×101? | 5.0×101? |
擊穿強(qiáng)度(KV/mm) | IEC-60243 | 18 | 20 | 22 | 23 |
煙毒性 | GA160-2004 | ZA? | ZA? | ZA? | ZA? |
介電常數(shù) | IEC6024 | 2.6 | 2.6 | 2.5 | 2.5 |
與聚烯烴阻燃電線電纜膠料的比較
阻燃性能

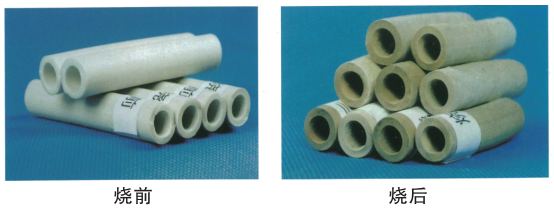

聚烯烴材料燃燒產(chǎn)物沒(méi)有阻燃性能,而硅橡膠燃燒完全后的產(chǎn)物是S2具有一定的阻燃性能;膠料生產(chǎn)工藝上,聚烯烴阻燃電纜料必須添加燃劑,環(huán)保型阻燃劑氫氧化物的熱分解溫度降低,不能滿足電纜高溫交聯(lián)工藝,并且需要大量添加,填充量大、雜質(zhì)多和表面處理劑景響燃果和拉伸性能;陶瓷化防火耐火硅橡膠的生膠和填料燃燒完成后的殘留物都是SiO2或者類(lèi)SO2物質(zhì),而此類(lèi)So2物質(zhì)在高溫燃燒時(shí)會(huì)變成陶瓷狀結(jié)構(gòu),有絕佳的阻燃性能。
電絕緣性能
聚烯烴陽(yáng)燃電纜料添加的絕緣填料(如陶土)會(huì)吸潮,導(dǎo)致絕緣性能下降,而陶瓷化防火耐火硅椽膠所用的生膠和填料(如白炭黑)都是憎水性的,所以對(duì)絕緣性響很小,即使是雨雪天氣也不怕吸潮導(dǎo)致絕緣性能下降。
耐火硅橡膠材料主要應(yīng)急
由于耐火硅橡膠材料良好的性能和特點(diǎn),同時(shí)具備優(yōu)良的電絕緣性能及良好的加工性能,是新一代專業(yè)的耐火硅材,是目前電纜電線耐火材料云母帶的替代品,是特種電纜,中壓電纜未來(lái)的主要耐火材料。
耐火硅橡膠主要用于防火耐火電線電纜的耐火層、絕緣層和護(hù)套,具有耐火阻燃,低煙無(wú)毒的特征,是作為中壓電纜和特種電纜的很好的耐火材料。
耐火硅橡膠在特種電纜上的應(yīng)用
耐火硅橡膠在中壓電纜上的應(yīng)用
